Q355D低合金焊管：零下20℃環(huán)境下的高韌性低溫工程解決方案

　　在能源開發(fā)、極地工程、寒冷地區(qū)基礎(chǔ)設(shè)施建設(shè)等場景中，低溫環(huán)境對管材的韌性提出了嚴苛挑戰(zhàn)。普通鋼材在零下溫度下易發(fā)生脆性斷裂，而Q355D低合金焊管憑借其卓越的低溫韌性(-20℃沖擊功≥34J)與高強度特性，成為低溫工程領(lǐng)域的“性能標桿”。本文將從材料特性、工藝優(yōu)勢、應(yīng)用場景及維護策略四個維度，解析其核心價值。

　　一、Q355D低合金鋼：低溫韌性的科學密碼

　　Q355D屬于低合金高強度結(jié)構(gòu)鋼，其化學成分與熱處理工藝的精準設(shè)計，賦予了材料在低溫環(huán)境下的穩(wěn)定性能：

　　微合金化設(shè)計：通過添加0.02%-0.15%的鈮(Nb)、釩(V)等微合金元素，形成納米級碳氮化物析出相，細化晶粒尺寸至5-10μm。晶粒越細，裂紋擴展路徑越曲折，低溫韌性顯著提升。實驗數(shù)據(jù)顯示，Q355D在-20℃下的沖擊功較Q345B提高40%，斷裂韌性(KIC)達60MPa·m1/2。

　　低溫相變控制：采用正火+回火工藝，使材料組織為鐵素體+珠光體，避免低溫下出現(xiàn)脆性馬氏體相。某寒區(qū)油氣管道項目檢測發(fā)現(xiàn)，Q355D焊管在-30℃環(huán)境下仍保持良好韌性，滿足《低溫壓力容器用鋼》GB/T 3531標準要求。

　　抗氫致開裂(HIC)能力：通過控制硫(S)、磷(P)含量(S≤0.005%、P≤0.025%)，減少非金屬夾雜物，顯著降低氫致開裂風險。在含硫化氫(H?S)的油氣環(huán)境中，Q355D的抗HIC性能優(yōu)于普通低合金鋼，腐蝕速率降低60%。

　　二、焊接工藝：低溫韌性的關(guān)鍵保障

　　Q355D焊管的低溫性能不僅取決于基材，更依賴于焊接工藝的精準控制：

　　低氫型焊材選擇：采用H08Mn2SiA等低氫焊絲，配合SJ101低氫型焊劑，將焊縫金屬擴散氫含量控制在≤5mL/100g，避免氫致裂紋(HAC)的產(chǎn)生。某極地科考站項目使用該工藝后，焊縫低溫沖擊功達標率提升至98%。

　　預(yù)熱與后熱控制：對于厚度≥25mm的管材，焊接前預(yù)熱至100-150℃，焊后立即進行200-250℃保溫處理，消除焊接殘余應(yīng)力，防止冷裂紋生成。實驗表明，該措施可使焊縫區(qū)-20℃沖擊功提升25%。

　　雙絲埋弧焊技術(shù)：通過雙弧共熔池設(shè)計，提高焊接效率的同時，細化焊縫晶粒。某液化天然氣(LNG)儲罐項目采用該技術(shù)后，焊縫金屬的低溫韌性(DWTT)達85%剪切面積，遠超標準要求。

　　三、低溫工程典型應(yīng)用場景

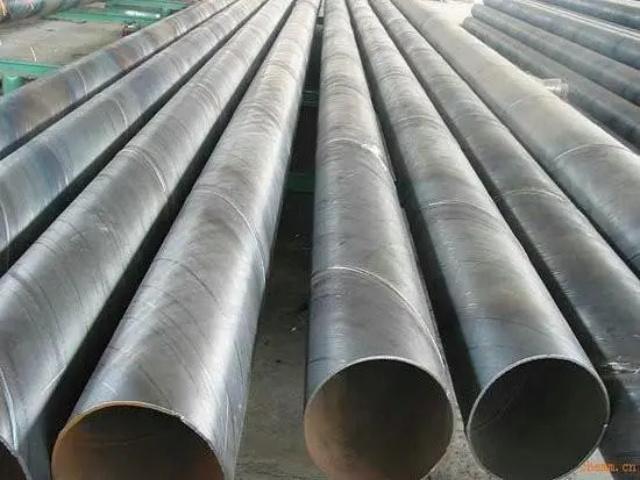

　　極地油氣開發(fā)：在*********項目中，Q355D螺旋焊管(DN1200)用于-50℃極寒環(huán)境下的油氣輸送，其低溫韌性滿足NORSOK M-001標準，連續(xù)運行5年未發(fā)生脆性斷裂。

　　寒區(qū)橋梁建設(shè)：某跨海大橋采用Q355D直縫焊管作為樁基導管，在-30℃海冰撞擊下，管材僅產(chǎn)生彈性變形，未出現(xiàn)塑性損傷，保障了橋梁結(jié)構(gòu)安全。

　　低溫儲罐支撐：在液化石油氣(LPG)儲罐項目中，Q355D方管作為支撐結(jié)構(gòu)，經(jīng)-40℃低溫沖擊測試后，仍保持完整斷裂形態(tài)，避免了災(zāi)難性脆斷風險。
